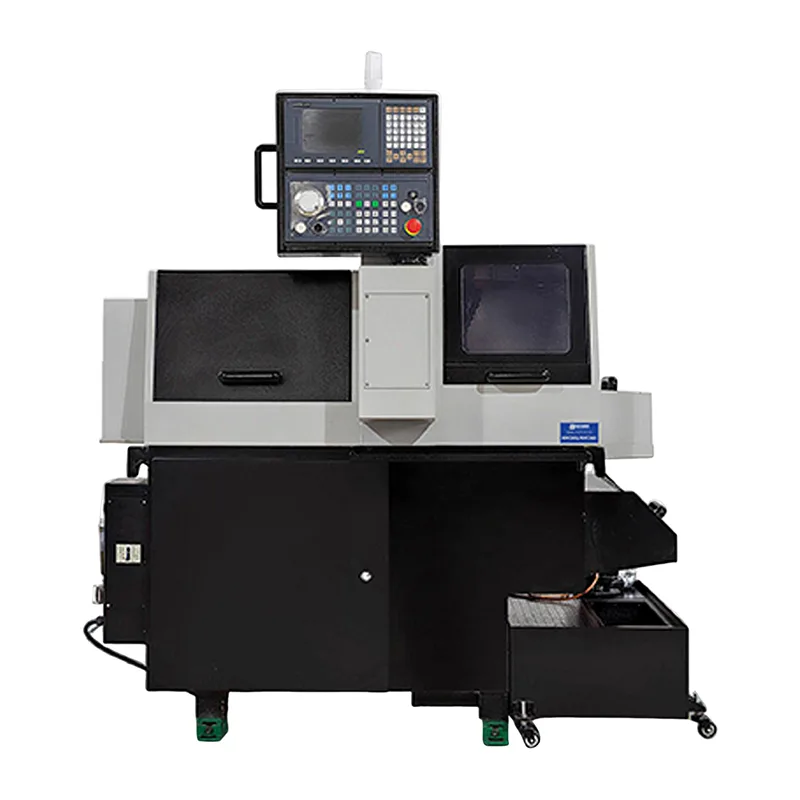

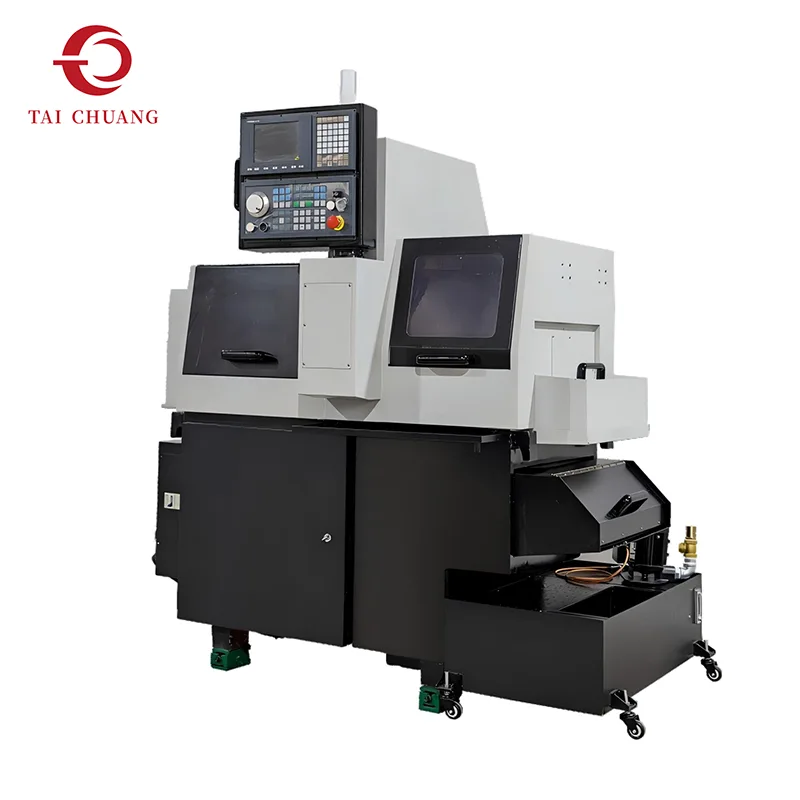

ছোট-ব্যাসের উপাদানগুলির নির্ভুল বাঁক স্থিতিশীল উপাদান সমর্থন এবং সঠিক সরঞ্জাম অবস্থান প্রয়োজন। 3 অ্যাক্সিস সুইস টাইপ লেদটি ক্রমাগত উত্পাদন পরিবেশে নির্ভুল নলাকার অংশ উত্পাদনকারী নির্মাতাদের জন্য একটি ব্যবহারিক এবং দক্ষ সমাধান প্রদানের জন্য ডিজাইন করা হয়েছে।
আরও জটিল মাল্টি-অক্সিস মেশিনিং সিস্টেমের বিপরীতে, এই কনফিগারেশনটি সুইস-টাইপ স্লাইডিং হেডস্টক প্রযুক্তি দ্বারা সমর্থিত প্রয়োজনীয় টার্নিং অপারেশনগুলিতে ফোকাস করে। গাইড বুশিং সিস্টেমটি ওয়ার্কপিসটিকে কাটা জায়গার কাছাকাছি শক্তভাবে সমর্থিত রাখে, কম্পন হ্রাস করে এবং দীর্ঘ, পাতলা উপাদানগুলি প্রক্রিয়া করার সময়ও মেশিনের স্থিতিশীলতা বজায় রাখতে সহায়তা করে।
তিন-অক্ষ নিয়ন্ত্রণ কাঠামো মুখোমুখি, বাহ্যিক টার্নিং, গ্রুভিং, ড্রিলিং এবং মৌলিক থ্রেডিং সহ স্ট্যান্ডার্ড টার্নিং অপারেশনগুলির জন্য নির্ভরযোগ্য গতি সমন্বয় সরবরাহ করে। এই নকশাটি প্রস্তুতকারকদের একটি তুলনামূলকভাবে সরল মেশিন কাঠামো বজায় রাখার সময় সামঞ্জস্যপূর্ণ মেশিনিং গুণমান অর্জন করতে দেয় যা পরিচালনা এবং বজায় রাখা সহজ।
সূক্ষ্মতা এবং সরলতার ভারসাম্যপূর্ণ সমন্বয়ের কারণে, 3 অক্ষ সুইস টাইপ লেদ প্রায়শই নির্মাতাদের দ্বারা নির্বাচন করা হয় যারা জটিল মাল্টি-অক্ষ মেশিনিং প্রয়োজনীয়তার তুলনায় স্থিতিশীল আউটপুট এবং অনুমানযোগ্য মেশিনিং ফলাফলকে অগ্রাধিকার দেয়।
TAICHUANG শিল্প সেক্টরের বিস্তৃত পরিসর জুড়ে ছোট নির্ভুল উপাদানগুলির দক্ষ উত্পাদন সমর্থন করার জন্য এই সুইস ধরণের লেদ সমাধান সরবরাহ করে।
| আইটেম | RPC-263 | RPC-263A | RPC-263B | |
| ভ্রমণ এবং গর্ত ব্যাস | প্রধান/সাব-স্পিন্ডেলের সর্বোচ্চ কাজের গতি(rpm) | 8000/* | 8000/* | 8000/* |
| প্রধান/সাব-স্পিন্ডেলের সর্বোচ্চ সুইভেল ব্যাস(মিমি) | Φ20/* | Φ20/* | Φ20/* | |
| ন্যূনতম ডিভিশন নম্বর | ক্রমাগত ইনডেক্সিং | ক্রমাগত ইনডেক্সিং | ক্রমাগত ইনডেক্সিং | |
| প্রধান/সাব-স্পিন্ডেল হোলের ব্যাস(মিমি) | Φ22/* | Φ22/* | Φ22/* | |
| প্রধান টাকু | OD টার্নিং টুল স্পেসিফিকেশন এবং পরিমাণ | |||
| OD টার্নিং টুল পরিমাণ (pcs) | 5 টার্নিং টুল | 5 টার্নিং টুল | 12 টার্নিং টুল | |
| OD টার্নিং টুল হাঙ্গর সাইজ(মিমি) | 12×12 | 12×12 | 12×12 | |
| শেষ মুখ ফিক্সড টুল পরিমাণ (পিসি) | 4×Φ20 গোলাকার গর্ত (ER11) | 2×Φ20 গোলাকার গর্ত (ER11) | / | |
| সর্বোচ্চ ড্রিলিং ব্যাস(মিমি) | Φ9 | Φ9 | / | |
| সর্বোচ্চ ট্যাপিং ব্যাস(মিমি) | M8 | M8 | / | |
| এন্ড ফেস পাওয়ার-চালিত টুল পরিমাণ (পিসি) | / | ER11×3 | / | |
| সর্বোচ্চ ড্রিলিং ব্যাস(মিমি) | / | Φ5 | / | |
| সর্বোচ্চ ট্যাপিং ব্যাস(মিমি) | / | M4 | / | |
| সর্বোচ্চ গতি (rpm) | / | 5000 | / | |
| ক্রস পাওয়ার-চালিত (লাইভ) টুল পরিমাণ (পিসি) | ER11×2 যোগ করুন ER16×2 | ER11×2 যোগ করুন ER16×2 | / | |
| সর্বোচ্চ ড্রিলিং ব্যাস(মিমি) | Φ9 | Φ9 | / | |
| সর্বোচ্চ ট্যাপিং ব্যাস(মিমি) | M8 | M8 | / | |
| সর্বোচ্চ গতি (rpm) | 5000 | 5000 | / | |
| ম্যাক্স স ব্লেড মিলিং ব্যাস(ক্রস ফেস)(মিমি) | Φ32/Φ68 | Φ32/Φ68 | / | |
| গাইড বুশিং মোড/নন-গাইড বুশিং মোড | ||||
| সাব-স্পিন্ডেল | এন্ড ফেস পাওয়ার-চালিত টুল পরিমাণ (পিসি) | / | / | / |
| সর্বোচ্চ ড্রিলিং ব্যাস(মিমি) | / | / | / | |
| সর্বোচ্চ ট্যাপিং ব্যাস(মিমি) | / | / | / | |
| এন্ড ফেস পাওয়ার-চালিত টুল পরিমাণ (পিসি) | / | / | / | |
| সর্বোচ্চ ড্রিলিং ব্যাস(মিমি) | / | / | / | |
| সর্বোচ্চ ট্যাপিং ব্যাস(মিমি) | / | / | / | |
| সর্বোচ্চ গতি (rpm) | / | / | / | |
| ক্রস পাওয়ার-চালিত (লাইভ) টুল পরিমাণ (পিসি) | / | / | / | |
| সর্বোচ্চ ড্রিলিং ব্যাস(মিমি) | / | / | / | |
| সর্বোচ্চ ট্যাপিং ব্যাস(মিমি) | / | / | / | |
| সর্বোচ্চ গতি (rpm) | / | / | / | |
| অন্যান্য পরামিতি | অন্যান্য পরামিতি | |||
| প্রধান/সাব-স্পিন্ডেল মোটর(kw) | 2.2/* | 2.2/* | 2.2/* | |
| প্রধান স্পিন্ডেল ক্রস পাওয়ার-চালিত টুল মোটর (কিলোওয়াট) | 1 | 1 | 1 | |
| প্রধান স্পিন্ডল এন্ড ফেস পাওয়ার চালিত টুল মোটর (কিলোওয়াট) | / | / | ||
| 0.4 | ||||
| সাব-স্পিন্ডেল ক্রস পাওয়ার-চালিত টুল মোটর (কিলোওয়াট) | / | / | / | |
| সার্ভো মোটরস(X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1:1 | X1/Y1/Z1:1 | X1/Y1/Z1:1 | |
| সার্ভো মোটর(Y2)(kw) | / | / | / | |
| লুব্রিকেশন পাম্ব মোটর(kw) | 0.1 | 0.1 | 0.1 | |
| কুল্যান্ট পাম্প মোটর (কিলোওয়াট) | 0.35 | 0.35 | 0.35 | |
| দ্রুত ফিড গতি (ফ্যাক্টরি সেটিং) (মি/মিনিট) | X1/Y1/Z1:25 | X1/Y1/Z1:25 | X1/Y1/Z1:25 | |
| কুল্যান্ট ট্যাঙ্ক ক্যাপাসিটি(L) | 130 | 130 | 130 | |
| লুব্রিকেশন ইউনিট ক্যাপাসিটি(L) | 3 | 3 | 3 | |
| কেন্দ্রের উচ্চতা(মিমি) | 1050 | 1050 | 1050 | |
| মাত্রা(দৈর্ঘ্য×প্রস্থ×উচ্চতা)(মিমি)(প্যাকেজিং মাত্রা 200 যোগ করুন) | 1750×1080×1800 | 1750×1080×1800 | 1750×1080×1800 | |
| মেশিনের ওজন (কেজি) | 1500 | 1500 | 1500 | |
| মেশিন পাওয়ার (কিলোওয়াট) | 7 | 7.5 | 6 | |

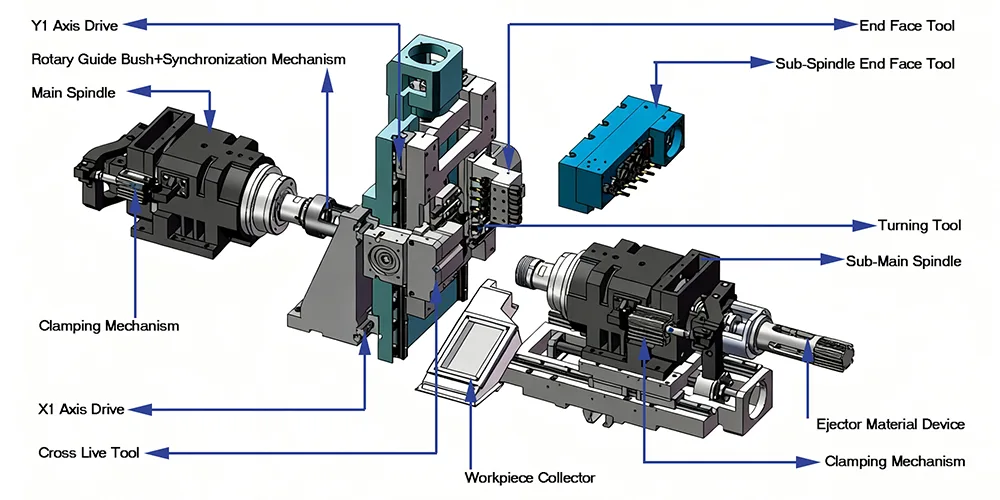

সুইস মেশিনিং প্রযুক্তি একটি চলমান হেডস্টক ডিজাইন ব্যবহার করে যা কাটার সময় একটি গাইড বুশিংয়ের মাধ্যমে ওয়ার্কপিসকে ফিড করে। ছোট এবং সরু অংশগুলি মেশিন করার সময় এই বিন্যাসটি কঠোরতাকে ব্যাপকভাবে উন্নত করে।
মেশিনটি তিনটি নিয়ন্ত্রিত অক্ষ জুড়ে সমন্বিত গতির সাথে কাজ করে, যা স্ট্যান্ডার্ড টার্নিং এবং ড্রিলিং অপারেশনের জন্য সুনির্দিষ্ট টুল অবস্থানের অনুমতি দেয়।
উচ্চ-অক্ষের সুইস মেশিনের সাথে তুলনা করে, তিন-অক্ষের কনফিগারেশন একটি সহজ যান্ত্রিক কাঠামো এবং আরও কমপ্যাক্ট পদচিহ্ন বজায় রাখে।

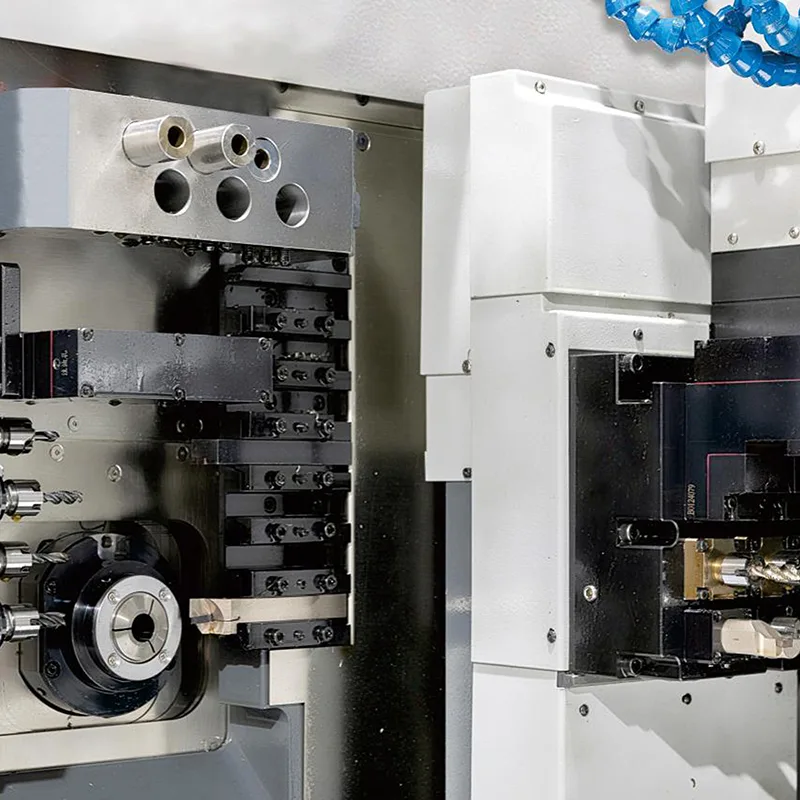

গাইড বুশিং কাটিং টুলের খুব কাছাকাছি ওয়ার্কপিসকে সমর্থন করে, সামঞ্জস্যপূর্ণ কাটিয়া অবস্থা এবং মাত্রিক নির্ভুলতা বজায় রাখতে সাহায্য করে।
মেশিনটি ছোট নলাকার অংশগুলির স্থিতিশীল যন্ত্রের জন্য অপ্টিমাইজ করা হয়েছে যেখানে সামঞ্জস্যপূর্ণ মাত্রা প্রয়োজন।
সুইস টাইপ lathes তাদের স্থিতিশীল মেশিন বৈশিষ্ট্য কারণে দীর্ঘ উত্পাদন রান ব্যাপকভাবে ব্যবহৃত হয়.
সুবিন্যস্ত অক্ষ কনফিগারেশন উচ্চ-অক্ষ সুইস সিস্টেমের তুলনায় প্রোগ্রামিং জটিলতা কমাতে সাহায্য করে।
অনেক স্ট্যান্ডার্ড নির্ভুল উপাদানের জন্য, একটি তিন-অক্ষের সুইস টাইপ লেদ নিয়ন্ত্রিত সরঞ্জাম বিনিয়োগ বজায় রাখার সময় পর্যাপ্ত মেশিনিং ক্ষমতা প্রদান করে।

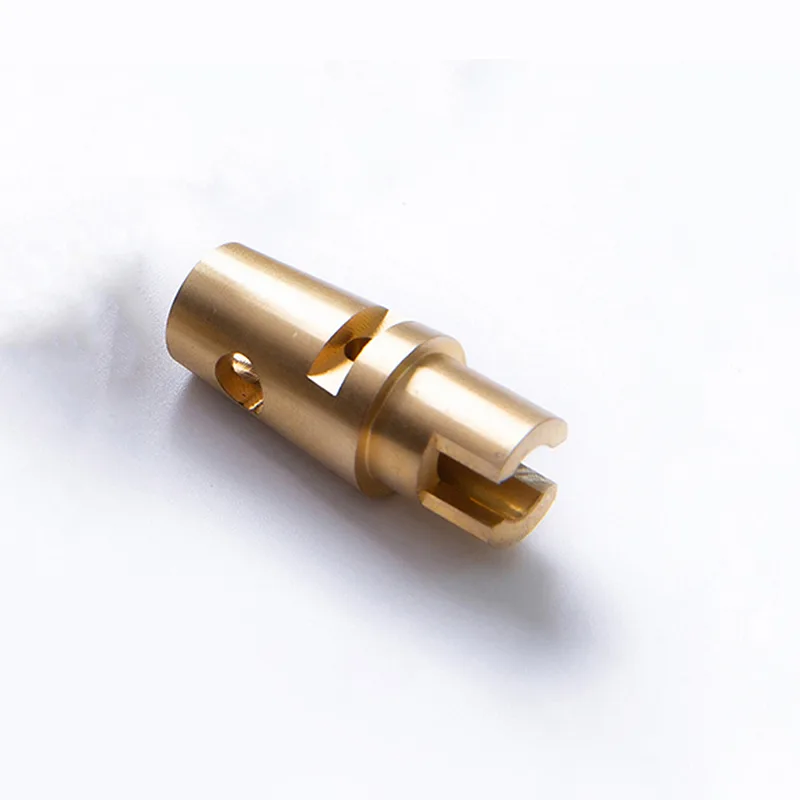

3 অ্যাক্সিস সুইস টাইপ লেদ সাধারণত ছোট নির্ভুল অংশ তৈরির জন্য ব্যবহৃত হয় যা প্রাথমিকভাবে বাঁক অপারেশনের প্রয়োজন হয়।
সাধারণ উপাদান অন্তর্ভুক্ত:
নির্ভুলতা পিন
ছোট খাদ
ইলেকট্রনিক সংযোগকারী অংশ
ক্ষুদ্রাকার ফাস্টেনার
ইন্সট্রুমেন্টেশন উপাদান
মেডিকেল ডিভাইস ছোট অংশ
এই অংশগুলি প্রায়ই বড় উত্পাদন ব্যাচ জুড়ে স্থিতিশীল মেশিনিং নির্ভুলতা প্রয়োজন।

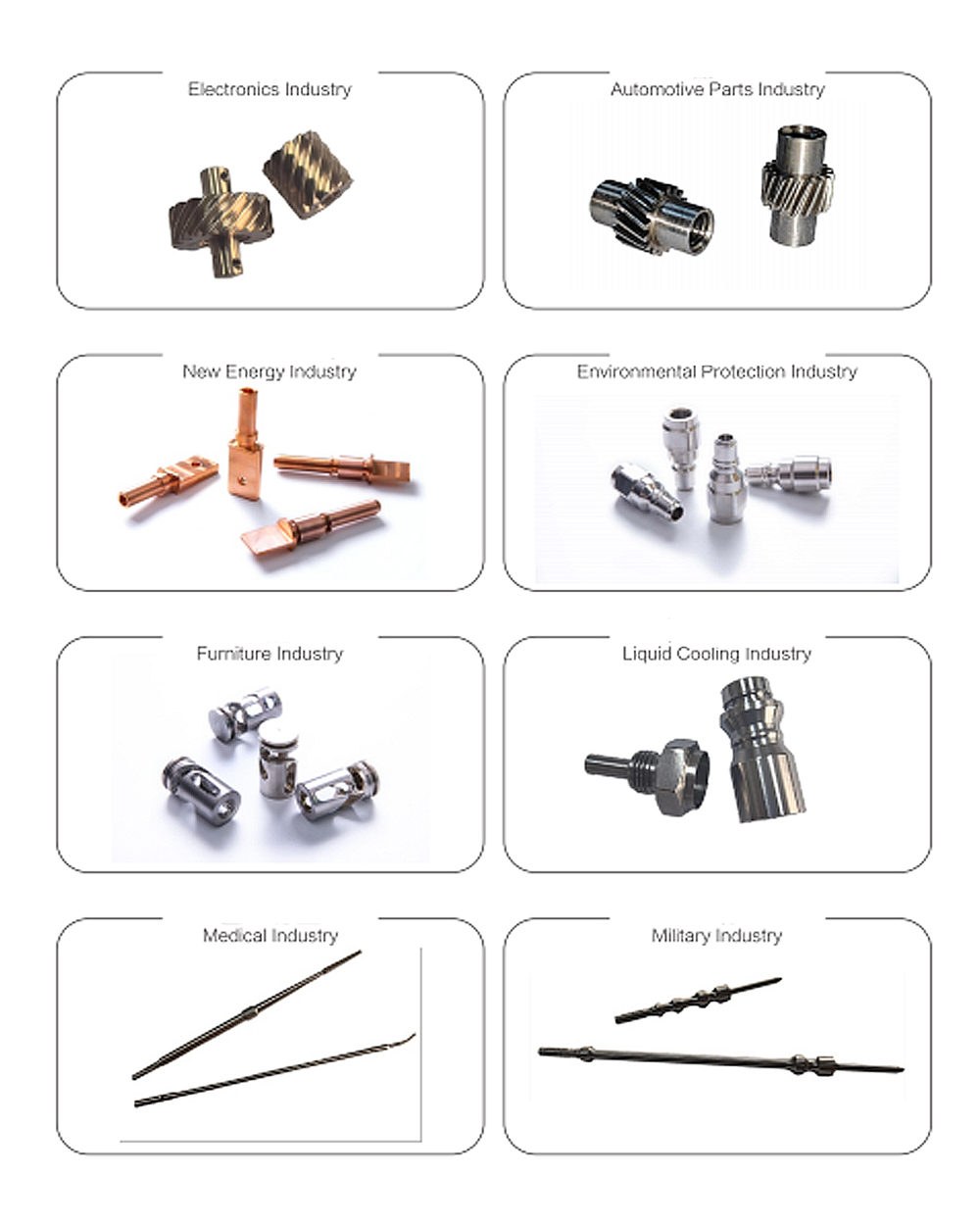

সুইস মেশিনিং প্রযুক্তি এমন শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেগুলির জন্য ছোট উচ্চ-নির্ভুল উপাদানগুলির ধারাবাহিক উত্পাদন প্রয়োজন।
সাধারণ সেক্টর অন্তর্ভুক্ত:
চিকিৎসা সরঞ্জাম উত্পাদন
ইলেকট্রনিক্স এবং সংযোগকারী
স্বয়ংচালিত নির্ভুলতা উপাদান
মহাকাশ যন্ত্র
শিল্প অটোমেশন অংশ
এই শিল্পগুলির নির্মাতারা দীর্ঘ উত্পাদন চলাকালীন নির্ভুলতা বজায় রাখার ক্ষমতার জন্য সুইস মেশিনিংকে মূল্য দেয়।
TAICHUANG নির্ভুল উত্পাদন চাহিদা সমর্থন করার জন্য ডিজাইন করা শিল্প সরঞ্জাম সমাধান প্রদান করে। TAICHUANG দ্বারা সরবরাহ করা 3 অক্ষ সুইস টাইপ লেদগুলি ছোট-অংশ উত্পাদনের জন্য নির্ভরযোগ্য মেশিনিং প্ল্যাটফর্মের জন্য প্রস্তুতকারকদের দ্বারা নির্বাচিত হয়।
নির্ভুলতা শিল্পের জন্য পেশাদার সরঞ্জাম সরবরাহ
ছোট-ব্যাসের উপাদানগুলির জন্য মেশিনিং সমাধান
স্থিতিশীল ব্যাচ উত্পাদন জন্য উপযুক্ত মেশিন
বিশ্বব্যাপী উত্পাদন বাজার পরিবেশন শিল্প সরঞ্জাম
TAICHUANG ব্যবহারিক সরঞ্জাম সমাধানের মাধ্যমে দক্ষ এবং নির্ভরযোগ্য নির্ভুলতা মেশিনিং প্রক্রিয়া সমর্থন করার উপর দৃষ্টি নিবদ্ধ করে।
একটি 3 অক্ষ সুইস টাইপ লেদ প্রধানত কি জন্য ব্যবহৃত হয়?
একটি তিন-অক্ষের সুইস টাইপ লেদ প্রাথমিকভাবে ছোট নির্ভুল অংশগুলি বাঁকানোর জন্য ব্যবহৃত হয় যার জন্য স্থিতিশীল যন্ত্র এবং সামঞ্জস্যপূর্ণ মাত্রিক নির্ভুলতা প্রয়োজন।
কীভাবে সুইস মেশিনিং প্রচলিত বাঁক থেকে আলাদা?
সুইস মেশিনিং একটি স্লাইডিং হেডস্টক এবং গাইড বুশিং ব্যবহার করে কাটার সরঞ্জামের খুব কাছাকাছি ওয়ার্কপিসকে সমর্থন করে, পাতলা অংশগুলি মেশিন করার সময় স্থিতিশীলতা উন্নত করে।
একটি 3 অক্ষের সুইস টাইপ লেদ কি জটিল অংশগুলির জন্য উপযুক্ত?
এই কনফিগারেশনটি এমন অংশগুলির জন্য সবচেয়ে উপযুক্ত যেগুলির জন্য প্রধানত বাঁক নেওয়ার ক্রিয়াকলাপ প্রয়োজন। আরও জটিল অংশগুলির জন্য অতিরিক্ত অক্ষের প্রয়োজন হতে পারে।
এই মেশিনে কি উপকরণ মেশিন করা যাবে?
সুইস টাইপ লেদগুলি স্টেইনলেস স্টীল, কার্বন ইস্পাত, পিতল, অ্যালুমিনিয়াম এবং টাইটানিয়াম অ্যালো সহ বিস্তৃত উপকরণ প্রক্রিয়া করতে পারে।
কেন নির্মাতারা ছোট অংশ জন্য সুইস ধরনের lathes চয়ন?
সুইস মেশিনিং প্রযুক্তি উচ্চ ভলিউমে ছোট উপাদান উত্পাদন করার সময় চমৎকার স্থিতিশীলতা এবং নির্ভুলতা প্রদান করে।
