উচ্চ-নির্ভুলতা উপাদান উত্পাদন প্রায়ই চমৎকার মাত্রিক স্থিতিশীলতা বজায় রাখার সময় জটিল জ্যামিতি পরিচালনা করতে সক্ষম মেশিনিং সরঞ্জাম প্রয়োজন। 5 অ্যাক্সিস সুইস টাইপ লেদ স্লাইডিং হেডস্টক আর্কিটেকচার এবং উন্নত মাল্টি-অক্ষ গতি নিয়ন্ত্রণের সমন্বয়ের মাধ্যমে এই প্রয়োজনীয়তাগুলিকে সম্বোধন করে।
প্রচলিত বাঁক কেন্দ্রগুলির বিপরীতে, সুইস টাইপ লেদগুলি গাইড বুশিং ব্যবহার করে কাটিং জোনের কাছাকাছি ওয়ার্কপিসকে সমর্থন করে। এই নকশাটি মেশিনিংয়ের সময় দৃঢ়তাকে উল্লেখযোগ্যভাবে উন্নত করে, বিশেষ করে যখন দীর্ঘ এবং সরু অংশগুলি প্রক্রিয়া করা হয়। ফলস্বরূপ, কম্পন এবং বিচ্যুতি হ্রাস করা হয়, যা উচ্চতর নির্ভুলতা এবং উন্নত পৃষ্ঠের সমাপ্তির অনুমতি দেয়।
পাঁচটি নিয়ন্ত্রিত অক্ষের একীকরণ একক উত্পাদন চক্রের সময় একাধিক মেশিনিং ক্রিয়াকলাপ সম্পাদন করতে সক্ষম করে। টার্নিং, ক্রস ড্রিলিং, স্লট মিলিং এবং থ্রেড কাটিং মেশিন থেকে ওয়ার্কপিস না সরিয়েই ক্রমানুসারে সম্পন্ন করা যেতে পারে। এই ক্ষমতা সেকেন্ডারি অপারেশন কমাতে সাহায্য করে এবং উৎপাদন দক্ষতা বাড়ায়।
TAICHUANG নির্ভুল উপাদান উৎপাদনে নিযুক্ত নির্মাতাদের জন্য এই সুইস ধরনের লেদ সমাধান প্রদান করে, বিশেষ করে যেখানে ছোট ব্যাস এবং আঁট সহনশীলতা গুরুত্বপূর্ণ।
| আইটেম | RPC-Ⅰ-205 | RPC-Ⅰ-205A | RPC-Ⅰ-205B | |
| ভ্রমণ এবং গর্ত ব্যাস | প্রধান/সাব-স্পিন্ডেলের সর্বোচ্চ কাজের গতি(rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| প্রধান/সাব-স্পিন্ডেলের সর্বোচ্চ সুইভেল ব্যাস(মিমি) | Φ20/Φ20 | Φ20/Φ20 | Φ20/Φ20 | |
| ন্যূনতম ডিভিশন নম্বর | ক্রমাগত ইনডেক্সিং | ক্রমাগত ইনডেক্সিং | ক্রমাগত ইনডেক্সিং | |
| প্রধান/সাব-স্পিন্ডেল হোলের ব্যাস(মিমি) | Φ22/Φ22 | Φ22/Φ22 | Φ22/Φ22 | |
| প্রধান টাকু | OD টার্নিং টুল স্পেসিফিকেশন এবং পরিমাণ | |||
| OD টার্নিং টুল পরিমাণ (pcs) | 5 টার্নিং টুল | 5 টার্নিং টুল | 12 টার্নিং টুল | |
| OD টার্নিং টুল হাঙ্গর সাইজ(মিমি) | 12×12 | 12×12 | 12×12 | |
| শেষ মুখ ফিক্সড টুল পরিমাণ (পিসি) | 4×Φ20 গোলাকার গর্ত (ER11) | 2×Φ20 গোলাকার গর্ত (ER11) | / | |
| সর্বোচ্চ ড্রিলিং ব্যাস(মিমি) | Φ9 | Φ9 | / | |
| সর্বোচ্চ ট্যাপিং ব্যাস(মিমি) | M8 | M8 | / | |
| এন্ড ফেস পাওয়ার-চালিত টুল পরিমাণ (পিসি) | / | ER11×3 | / | |
| সর্বোচ্চ ড্রিলিং ব্যাস(মিমি) | / | Φ5 | / | |
| সর্বোচ্চ ট্যাপিং ব্যাস(মিমি) | / | M4 | / | |
| সর্বোচ্চ গতি (rpm) | / | 5000 | / | |
| ক্রস পাওয়ার-চালিত (লাইভ) টুল পরিমাণ (পিসি) | ER11×2 যোগ করুন ER16×2 | ER11×2 যোগ করুন ER16×2 | / | |
| সর্বোচ্চ ড্রিলিং ব্যাস(মিমি) | Φ9 | Φ9 | / | |
| সর্বোচ্চ ট্যাপিং ব্যাস(মিমি) | M8 | M8 | / | |
| সর্বোচ্চ গতি (rpm) | 5000 | 5000 | / | |
| ম্যাক্স স ব্লেড মিলিং ব্যাস(ক্রস ফেস)(মিমি) | Φ32/Φ68 | Φ32/Φ68 | / | |
| গাইড বুশিং মোড/নন-গাইড বুশিং মোড | ||||
| সাব-স্পিন্ডেল | এন্ড ফেস পাওয়ার-চালিত টুল পরিমাণ (পিসি) | 6×Φ20 গোলাকার গর্ত (ER11) | 6×Φ20 গোলাকার গর্ত (ER11) | 6×Φ20 গোলাকার গর্ত (ER11) |
| সর্বোচ্চ ড্রিলিং ব্যাস(মিমি) | Φ9 | Φ9 | Φ9 | |
| সর্বোচ্চ ট্যাপিং ব্যাস(মিমি) | M8 | M8 | M8 | |
| এন্ড ফেস পাওয়ার-চালিত টুল পরিমাণ (পিসি) | / | / | / | |
| সর্বোচ্চ ড্রিলিং ব্যাস(মিমি) | / | / | / | |
| সর্বোচ্চ ট্যাপিং ব্যাস(মিমি) | / | / | / | |
| সর্বোচ্চ গতি (rpm) | / | / | / | |
| ক্রস পাওয়ার-চালিত (লাইভ) টুল পরিমাণ (পিসি) | / | / | / | |
| সর্বোচ্চ ড্রিলিং ব্যাস(মিমি) | / | / | / | |
| সর্বোচ্চ ট্যাপিং ব্যাস(মিমি) | / | / | / | |
| সর্বোচ্চ গতি (rpm) | / | / | / | |
| অন্যান্য পরামিতি | অন্যান্য পরামিতি | |||
| প্রধান/সাব-স্পিন্ডেল মোটর(kw) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| প্রধান স্পিন্ডেল ক্রস পাওয়ার-চালিত টুল মোটর (কিলোওয়াট) | 1 | 1 | / | |
| প্রধান স্পিন্ডল এন্ড ফেস পাওয়ার চালিত টুল মোটর (কিলোওয়াট) | / | / | ||
| 0.4 | ||||
| সাব-স্পিন্ডেল ক্রস পাওয়ার-চালিত টুল মোটর (কিলোওয়াট) | 1 | 1 | / | |
| সার্ভো মোটরস(X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| সার্ভো মোটর(Y2)(kw) | / | / | / | |
| লুব্রিকেশন পাম্ব মোটর(kw) | 0.1 | 0.1 | 0.1 | |
| কুল্যান্ট পাম্প মোটর (কিলোওয়াট) | 0.35 | 0.35 | 0.35 | |
| দ্রুত ফিড গতি (ফ্যাক্টরি সেটিং) (মি/মিনিট) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| কুল্যান্ট ট্যাঙ্ক ক্যাপাসিটি(L) | 200 | 200 | 200 | |
| লুব্রিকেশন ইউনিট ক্যাপাসিটি(L) | 3 | 3 | 3 | |
| কেন্দ্রের উচ্চতা(মিমি) | 1050 | 1050 | 1050 | |
| মাত্রা(দৈর্ঘ্য×প্রস্থ×উচ্চতা)(মিমি)(প্যাকেজিং মাত্রা 200 যোগ করুন) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| মেশিনের ওজন (কেজি) | 2500 | 2500 | 2500 | |
| মেশিন পাওয়ার (কিলোওয়াট) | 11 | 11.5 | 10 | |
পাঁচ-অক্ষ গতি নিয়ন্ত্রণ জটিল অংশ জ্যামিতিগুলিকে একটি মেশিন চক্রের মধ্যে দক্ষতার সাথে প্রক্রিয়া করার অনুমতি দেয়।
একটি গাইড বুশিং দ্বারা সমর্থিত হওয়ার সময় ওয়ার্কপিসটি অক্ষীয়ভাবে চলে, যা পাতলা উপাদানগুলির জন্য উচ্চ দৃঢ়তা নিশ্চিত করে।
অতিরিক্ত মেশিনে ওয়ার্কপিস স্থানান্তর না করে একাধিক মেশিনিং প্রক্রিয়া সম্পন্ন করা যেতে পারে।
আঁট মাত্রিক নিয়ন্ত্রণ প্রয়োজন ছোট ব্যাসের উপাদান মেশিনের জন্য অপ্টিমাইজ করা.
গাইড বুশিং সমর্থন দীর্ঘ এবং পাতলা অংশ প্রক্রিয়াকরণের সময় অনমনীয়তা বজায় রাখতে সাহায্য করে।
বহু-অক্ষ কার্যকারিতা জটিল উপাদানগুলিকে কম সেটআপে সম্পন্ন করার অনুমতি দেয়।
স্থিতিশীল কাটিয়া অবস্থা উন্নত পৃষ্ঠ ফিনিস এবং মাত্রিক সামঞ্জস্য অবদান.
একটি একক প্রক্রিয়ায় একাধিক মেশিনিং ধাপ একত্রিত করা সামগ্রিক উৎপাদন সময় কমাতে সাহায্য করে।

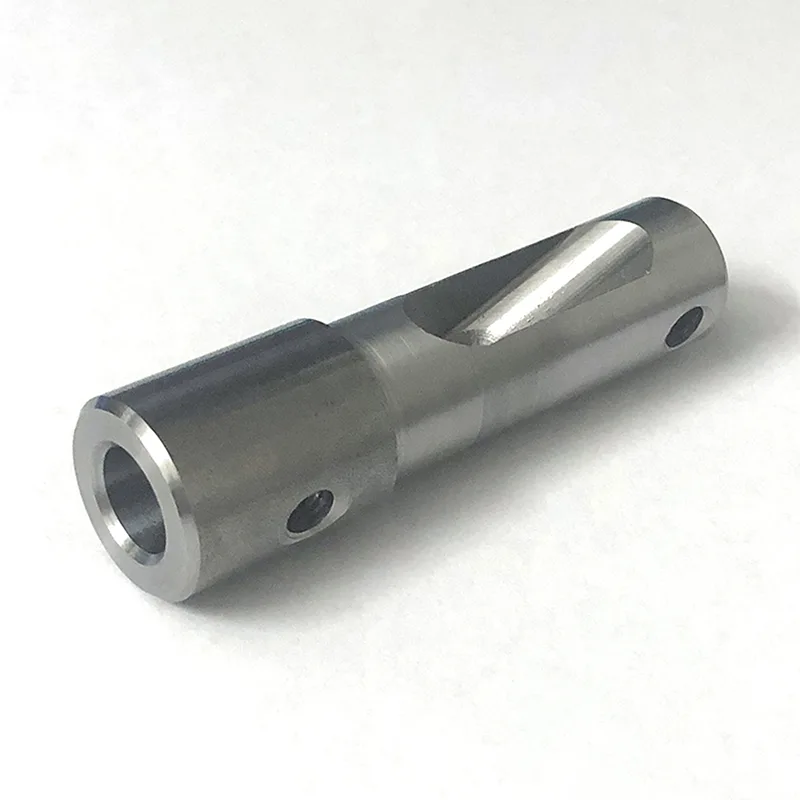

5 অ্যাক্সিস সুইস টাইপ লেদ সাধারণত নির্ভুল উপাদান তৈরির জন্য ব্যবহৃত হয় যেমন:
চিকিৎসা যন্ত্রের অংশ
ইলেকট্রনিক সংযোগকারী
স্পষ্টতা shafts
ক্ষুদ্রাকার ফাস্টেনার
মহাকাশ উপাদান
স্বয়ংচালিত সেন্সর অংশ

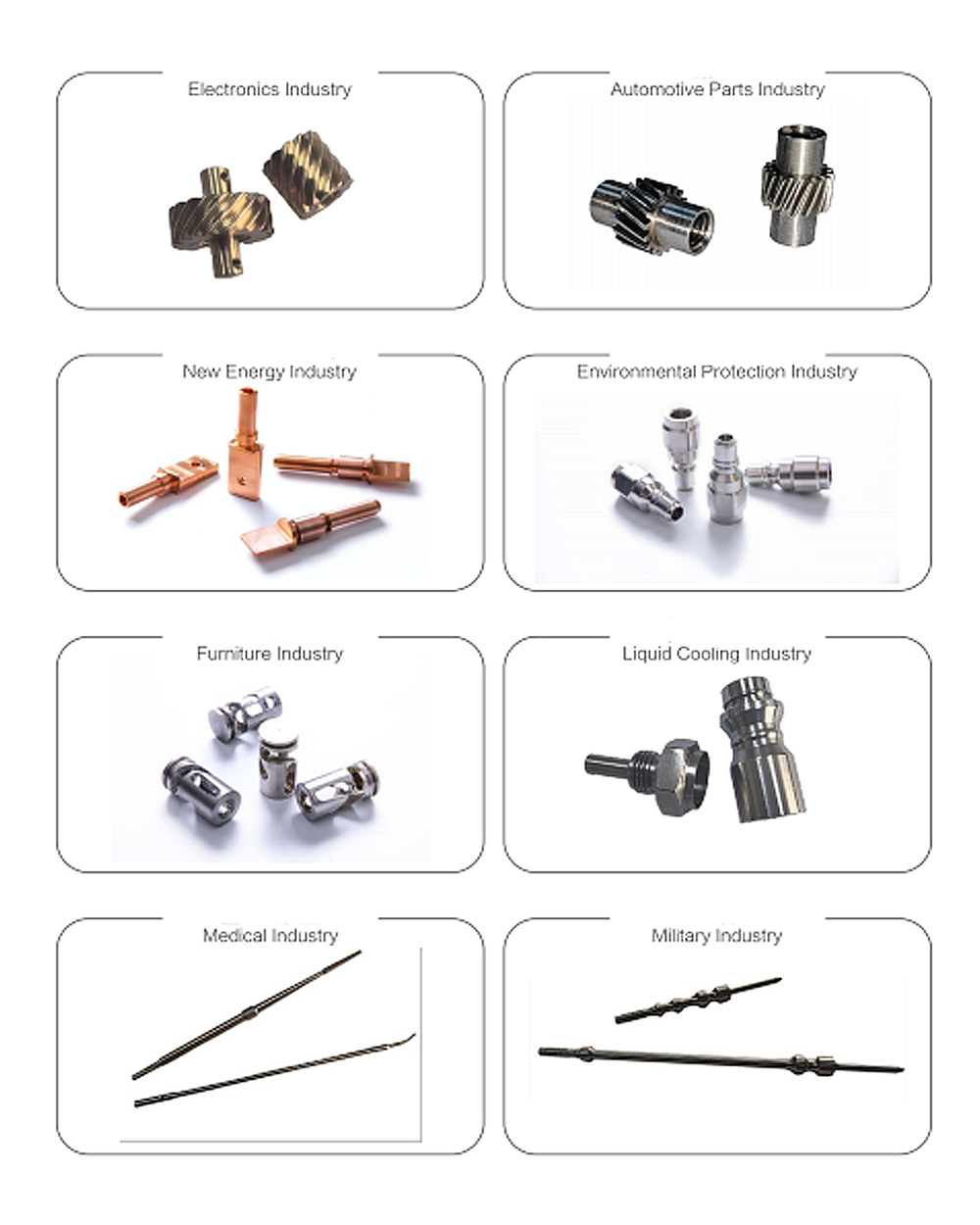

যে শিল্পগুলি প্রায়শই সুইস টাইপ মেশিনিং ব্যবহার করে সেগুলির মধ্যে রয়েছে:
মেডিকেল ডিভাইস উত্পাদন
মহাকাশ উপাদান উত্পাদন
ইলেকট্রনিক্স এবং সেমিকন্ডাক্টর সরঞ্জাম
নির্ভুল যন্ত্র
স্বয়ংচালিত সিস্টেম
প্রশ্ন 1: প্রচলিত CNC লেদ থেকে সুইস ধরনের লেদকে কী আলাদা করে?
একটি সুইস টাইপ লেদ একটি স্লাইডিং হেডস্টক এবং গাইড বুশিং ব্যবহার করে কাটা জায়গার কাছাকাছি ওয়ার্কপিসটিকে সমর্থন করে। দীর্ঘ, সরু অংশগুলি মেশিন করার সময় এটি স্থায়িত্ব উন্নত করে।
প্রশ্ন 2: এই মেশিনে কি ধরনের উপকরণ প্রক্রিয়া করা যেতে পারে?
সাধারণ উপকরণগুলির মধ্যে স্টেইনলেস স্টিল, কার্বন ইস্পাত, অ্যালুমিনিয়াম অ্যালয়, পিতল, টাইটানিয়াম এবং নির্ভুল উপাদানগুলিতে ব্যবহৃত বিভিন্ন প্রকৌশল ধাতু অন্তর্ভুক্ত।
প্রশ্ন 3: কেন একটি 5-অক্ষের সুইস টাইপ লেদ বেছে নিন?
পাঁচ-অক্ষ ক্ষমতা একটি একক সেটআপে আরও জটিল মেশিনিং ক্রিয়াকলাপ সম্পাদন করার অনুমতি দেয়, উত্পাদনশীলতা উন্নত করে এবং অংশ পরিচালনা হ্রাস করে।
প্রশ্ন 4: মেশিনটি কি ভর উৎপাদনের জন্য উপযুক্ত?
হ্যাঁ। সুইস টাইপ লেদগুলি ছোট নির্ভুল উপাদানগুলির উচ্চ-ভলিউম উত্পাদনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
